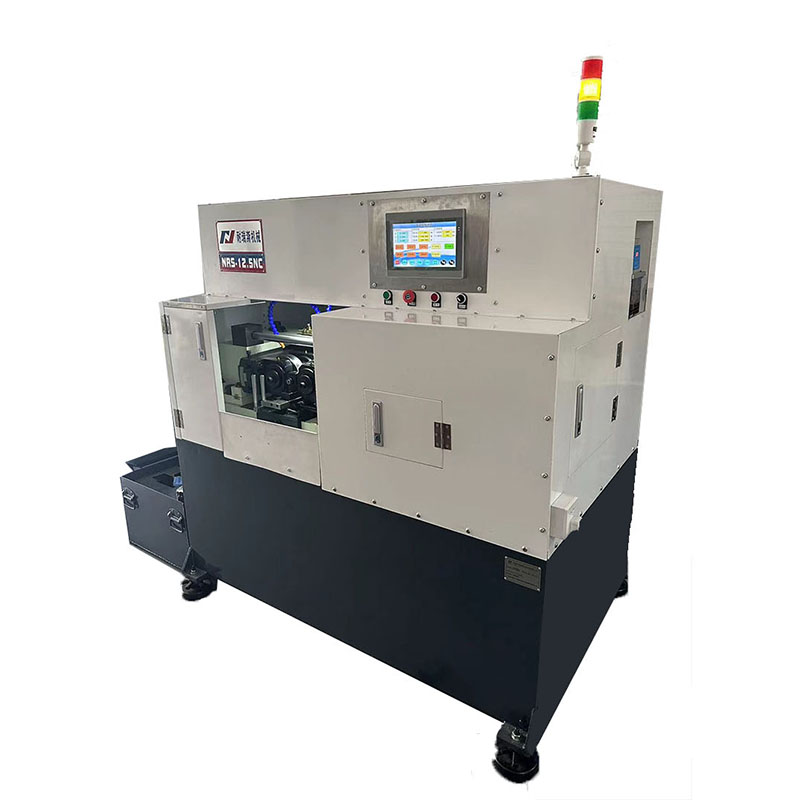

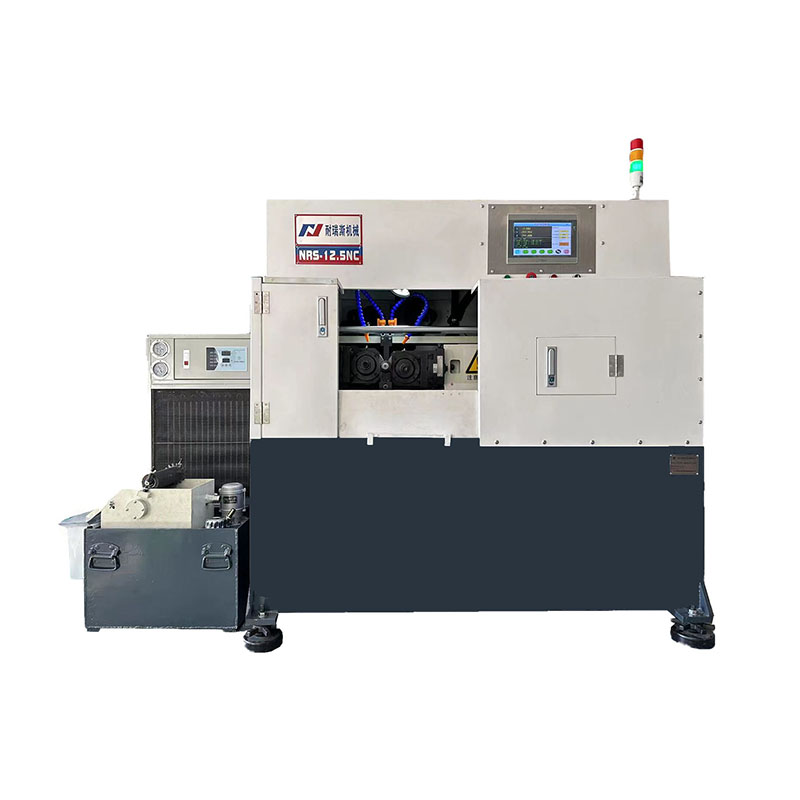

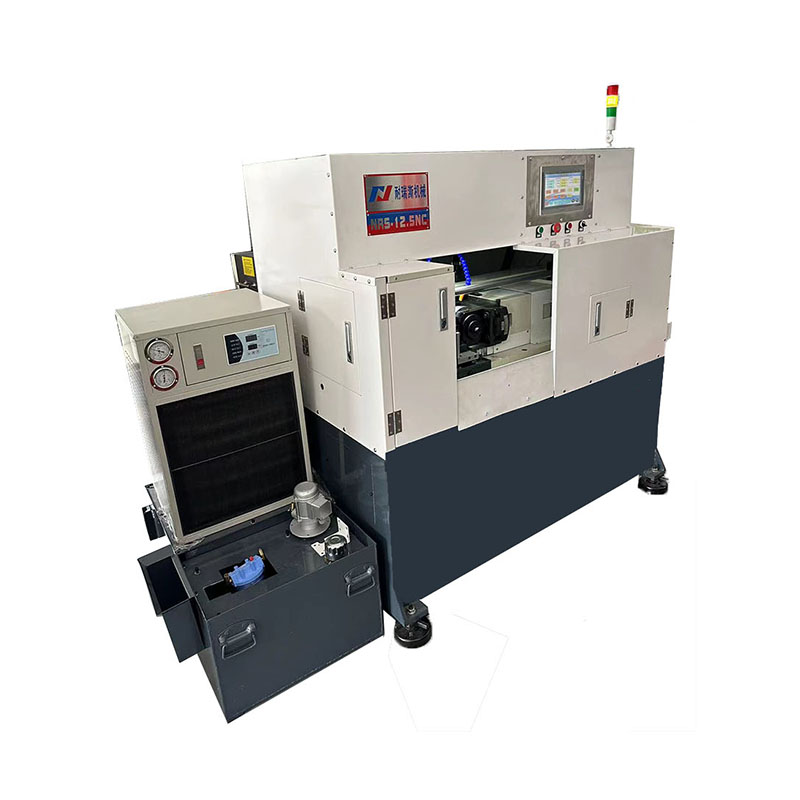

Automatisk CNC trådrullemaskin har egenskapene til høyere rullenøyaktighet og digitalisering, og enklere automatisering.
Automatisk CNC trådrullemaskin har egenskapene til høyere rullenøyaktighet og digitalisering, og enklere automatisering.
Dongguan Neres Hardware Machinery co., LTD. Er en trådrullingsprodusent i Kina, Automatisk CNC trådrullemaskin er min fabrikkbruk av avansert digital kontrollteknologi uavhengig forskning og utvikling av høyytelses rulleformingsmaskin. Den brukes hovedsakelig til kaldforming av liten modulus involutt spline og ytre gjenger med høy presisjon. Den kan også brukes til kaldvalsing av andre høypresisjonskonodonter. Har følgende fordeler:
âBerøringsskjermens betjeningspanel, mer presisjonskontroll;
â På grunnlag av høy stiv seng, kreves omfattende design av ulike rullende armaturer;
âTreakset servodrift, forbedrer nøyaktigheten og formens levetid;
âDenne automatiske CNC-trådrullemaskinen er enkel betjening, venstre og høyre spindel kan justeres med datainngang mellom rulletannavstanden og tannposisjonen, størrelsen på senteravstanden til venstre og høyre spindel kan justeres ved inngang data;
âKan være høyrullende, venstre og høyre spindel gjennom sin egen uavhengige servomotordrift, gjennom synkron kontroll kan eliminere tannskjevhet for å oppnå høypresisjonsrulling;
âIkke-hydraulisk matekuleskrue, reduser påvirkningen av hydraulisk temperaturendring på maskineringsnøyaktighet;
âMed radiell rulling, aksial rulling, revalsing, frem- og tilbakegående rulling kan 4 behandlingsmetoder være det samme arbeidsstykket for flerstasjonsrulling etter tur;
âDenne automatiske CNC-trådrullemaskinen er utstyrt med spesielle deler, kan realisere splineaksel, virvelaksel, vanlig gjenge, rett korn, netting og andre deler for presisjonsrulling;
Vi har to typer CNC trådrullemaskiner: NRS-25NC og NRS-15NC.
Tekniske spesifikasjoner |
NRS-25NC |
|
Produktnavn |
Automatisk CNC trådrullemaskin |
|
Utvalg av tråd |
Dykkrullende MAX. diameter |
80 mm |
Gjennom materrulling MAX. diameter |
45 mm |
|
Lengdeområde (innmating) |
120 mm |
|
Lengdeområde (gjennom-mating) |
3000 mm |
|
Spindelhastighet |
1½60rpm/min CVT |
|
Høyre spindel matehastighet |
MAKS.600mm/min |
|
Avstanden mellom spindlene |
180mmï½280mm |
|
Spindeltrekk |
100 mm |
|
Spindelrotasjonsvinkel |
±7,5° |
|
Høyde fra nullpunktnivå til senter av spindel |
180 mm |
|
Kuleskruesmøring |
Automatisk tvangssmøring |
|
Smøring av høyre spindelføringsflate |
||
Trådrullematriser |
MAKS. diameter |
220 mm |
Borediameter |
75 mm |
|
Breddeområde |
150 mm |
|
Nøkkel måte |
|
|
Motorkraft for spindeldrift |
servomotor 2×5,5kw |
|
Samlekraft |
0,09kw |
|
Maks rulletrykk |
250KN |
|
Høyde fra gulv til spindelsenter |
950 mm |
|
Drift krever plass |
2100mm*1600mm*2100mm |
|
Netto vekt |
3200 kg |
|
Antall kontrollakser |
3 akser |
|
Høyre spindel mobil servomotor |
5,5kw |
|
Min.instruksjonsenhet |
Rett akse |
0,001 mm |
Rotasjonsakse |
0,001° |
