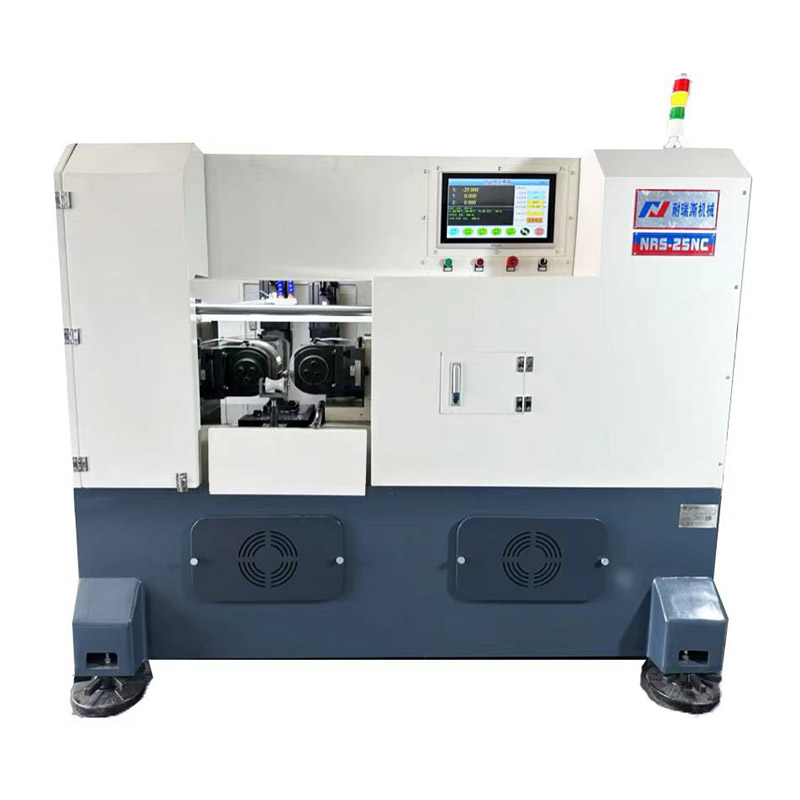

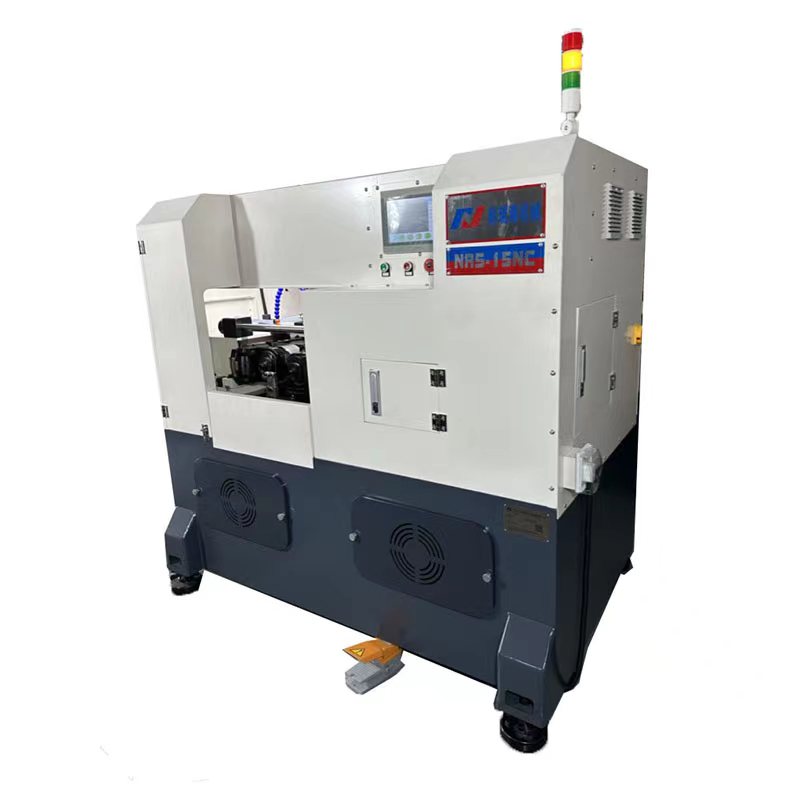

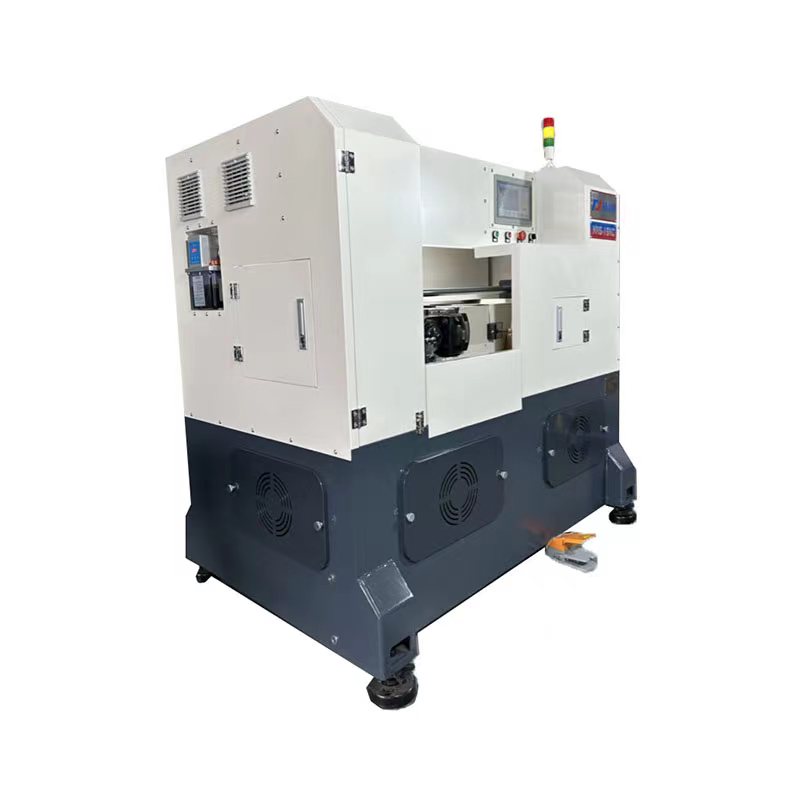

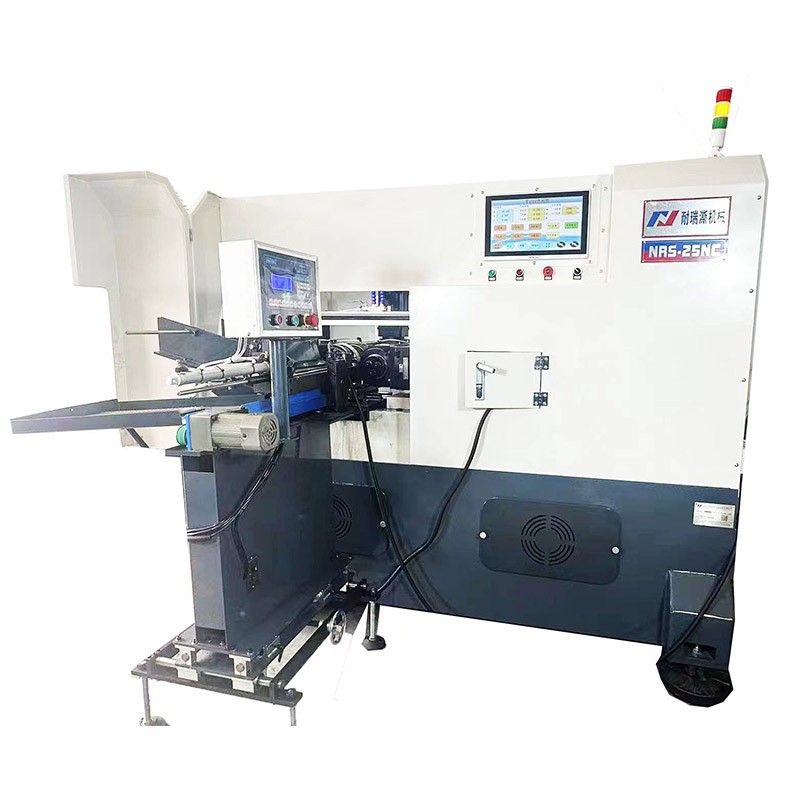

CNC Servo-Motor Thread Rolling Machine

CNC Servo-Motor Thread Rolling Machine

Jeg 、 Hovedfunksjonene i denne CNC -trådens rullemaskin:

   A. Modellkode er Servo Motor Drive, Maksimal utgang 30toner.

  B. Følgende arbeidsstykker kan lages i henhold til rullen:

   1. [I fôr]: Ofte brukt 55 ° og 60 ° trekanttråd, kan CNC-trådens rullemaskin behandle arbeidsstykke:

       Diameter ≤φ80mm, tonehøyde ≤ 8,0 mm, maksimal lengde er 150mm

  2. [Gjennom feed] Ofte brukt 55 ° og 60 ° trekant Tråd stigning ≤8,0 mm, lengden og diameteren er gratis

C. Strukturelle trekk: De to rulleskaftene er drevet av servomotorer, og fôrakselen rulles av servomotorer

     Bead Rod Transfer til fôr.

D. Denne bølgende maskinen kan også behandle en rekke tannformprodukter, for eksempel: ormtenner, trapesoid tenner, ball

   Skrue, rullende, knurling, rullende spor, etc. må bestemmes i henhold til tegneoverflaten.

II 、 Tekniske spesifikasjoner:

 1. Ytre diameter på rullende tråd: φ3 ~ φ80mm

 2. Rullende trådstigning: 0,6 ~ 8,0mm

 3. Spindelhastighet: 10 ~ 60 rpm (Steless Speed ​​Regulation)

 4. Ytre diameter på trådrulle (maks): φ210mm, nøkkelveisstørrelse 20*8mm/mm.

 5. Spindel ytre diameter: φ75mm (H7)

 6. Bredde og lengde på trådrullen: Den lengste kan brukes til 150 mm, i henhold til etterspørselen fra arbeidsstykket

 Med, - de generelle vanlige spesifikasjonene er 35, 40, 50, 60, 70, 100mm

  7. Maksimal avstand mellom to spindler: 280mm

 8. Minimum avstand mellom to spindler: 180mm

 9. Maksimalt rulletrykk: 30 tons

 10. Roller Drive hestekrefter: 11 kW

 11. Feed fremdrift hestekrefter: 5.5kw

 12. Høyde fra bakken til rullesenter: 1050mm

 13. Gulvområde: 2100LMM*1600WMM*2100HMM

 14. Nettovekt: 3200 kg; Bruttovekt: 3000 kg
