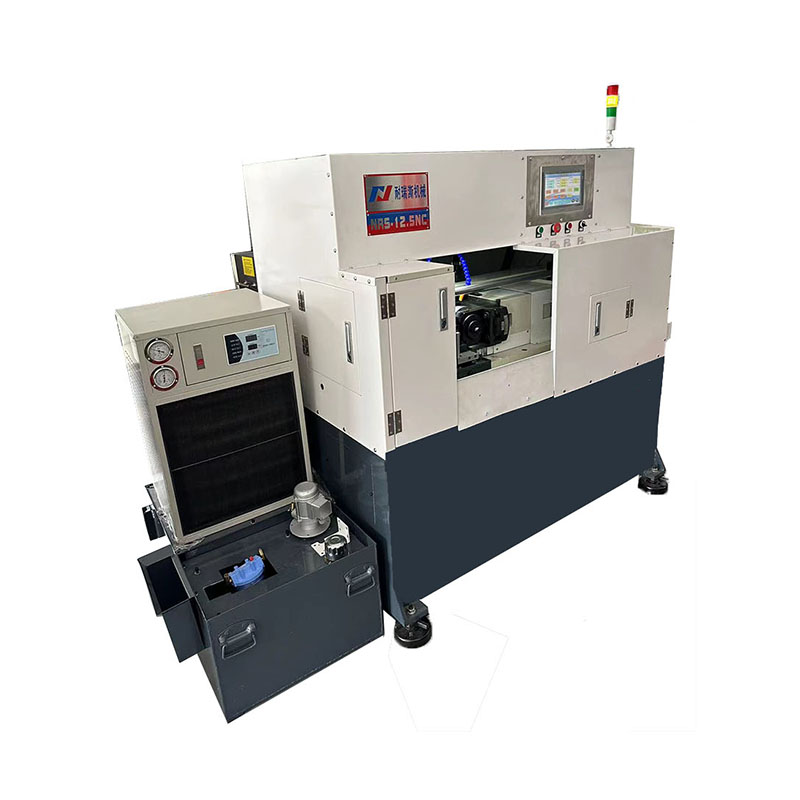

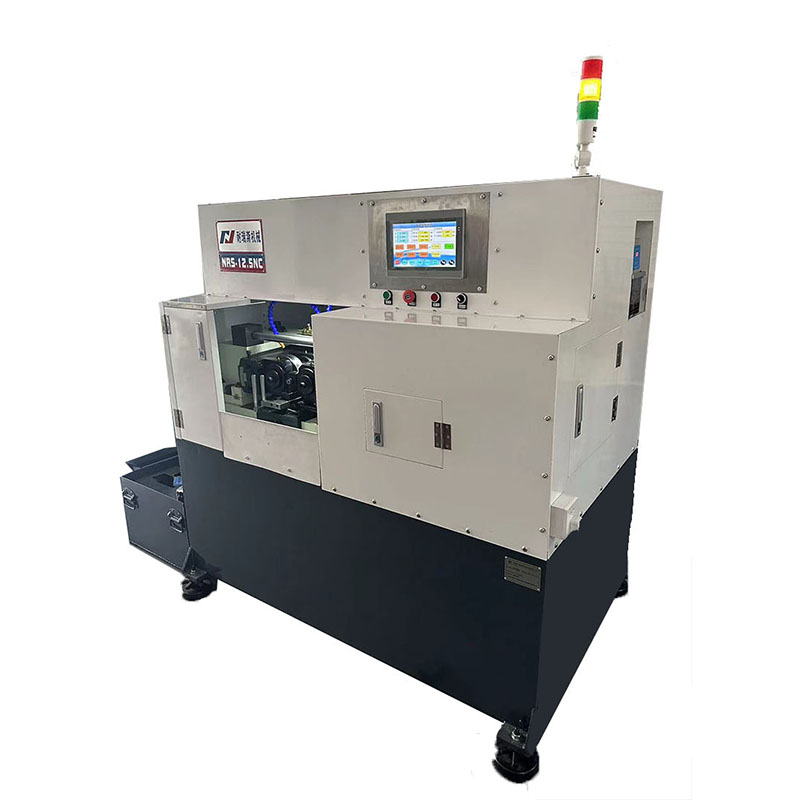

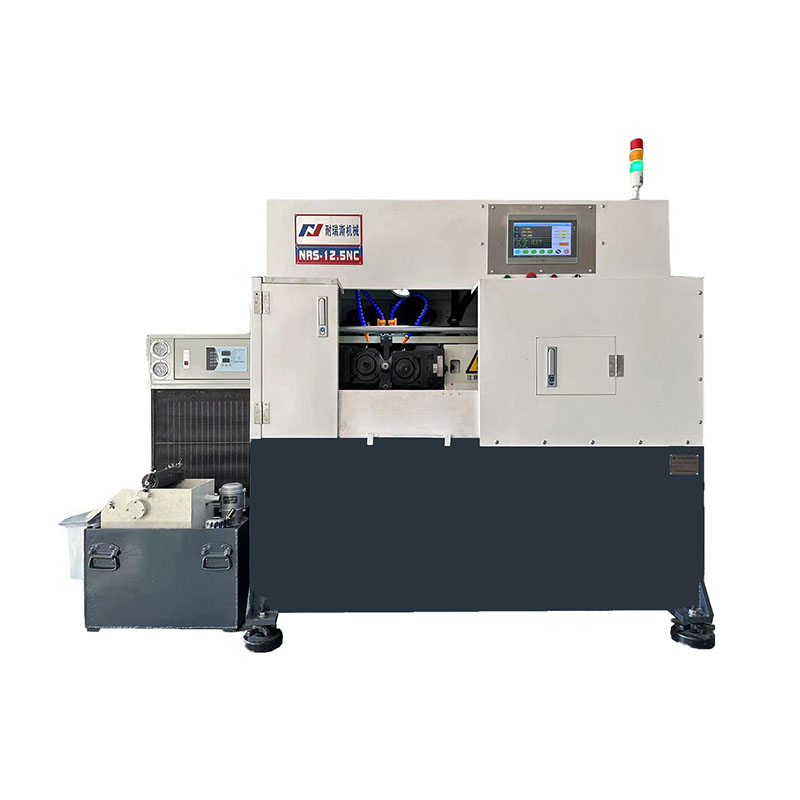

Rullende maskin med høy hastighet Precision Thread er en ny modell uavhengig utviklet av vårt selskap. Høyhastighets presisjonstrådrullingsmaskin har et solid skall, avansert digital berøringsskjerm og kontrollprogram, høy presisjon, enkel drift, mye brukt i tannrulling, knurling og andre typer trådformingsbehandling.
Rullende maskin med høy hastighet Precision Thread er en ny modell uavhengig utviklet av vårt selskap. Høyhastighets presisjonstrådrullingsmaskin har et solid skall, avansert digital berøringsskjerm og kontrollprogram, høy presisjon, enkel drift, mye brukt i tannrulling, knurling og andre typer trådformingsbehandling.
1. Workpiece klemstype og gjennom type rullemaskin
Den digitale indikatoren (valgfritt) kan brukes til å finjustere spindelvinkelinnstillingen
2. Venstre og høyre spindler er drevet av sine egne uavhengige motorer, og avviket mellom tenner elimineres av synkron kontroll for å oppnå perfekt rulling
3. Pitchjustering av rullen styres av inngangsverdien til NC -skjermen
4. Processing Betingelser og dimensjonskorreksjon lagres med data, og datareproduksjon er veldig enkel under gjentatt behandling
5.Standard 3 Axis, Valgfri valgfri 2 -akse CNC -struktur, gjennom en enkel kommando kan utføres kompleks rullebehandling
6. Høy stivhet Lineær veiledningsskinne og ballskrue med stor diameter brukes til å realisere stabiliteten til høyre spindelbord
7. Forbedre den forrige modellen, ved å endre datakommandoen kan enkelt fullføre pitch -matching
8.Non-hydraulisk type Gunstig miljøvern, maskineringsnøyaktighet på grunn av temperaturendringsinnflytelse er liten, nøyaktigheten er stabil
Tekniske spesifikasjoner |
NRS-15NC |
|
Produktnavn |
Høyhastighets presisjonstråd Rullemaskin |
|
Trådområde |
Stupe rullende maks. diameter |
40mm |
Gjennom feed rullende maks. diameter |
25mm |
|
Rang av lengde (fôret) |
80mm |
|
Rang av lengde (gjennom fôret) |
3000mm |
|
Spindelhastighet |
1 ~ 70 rpm/min CVT |
|
Høyre spindel fôrhastighet |
Maks.1000mm/min |
|
Avstanden mellom spindlene |
140mm ~ 220mm |
|
Spindel trave |
80mm |
|
Spindelrotasjonsvinkel |
± 6 ° |
|
Høyde fra datumnivå til spindelens sentrum |
125mm |
|
Ballskruesmøring |
Automatisk tvangsmøring |
|
Smøring av høyre spindelveiledning overflate |
||
Trådens rullende dør |
Maks. diameter |
175mm |
Bar diameter |
54mm |
|
Breddeområde |
80mm |
|
Nøkkelvei |
|
|
Motorisk kraft for spindelstasjon |
Servomotor2 × 3.1kw |
|
Pantyhose |
0,09W |
|
Maks rullende trykk |
150KN |
|
Høyde fra gulv til spindel sentrum |
950mm |
|
Drift kreves plass |
1600mm*1300mm*1900mm |
|
Nettovekt |
1500 kg |
|
Antall kontrollakser |
3 akser |
|
Høyre spindel mobil servomotor |
5.1kw |
|
Min.Instruction Unit |
Rett Axi |
0,001 mm |
Rotasjon Axi |
0,001 ° |
